proSVIFT - Sicherheit und Verfügbarkeit fahrerloser Transportsysteme

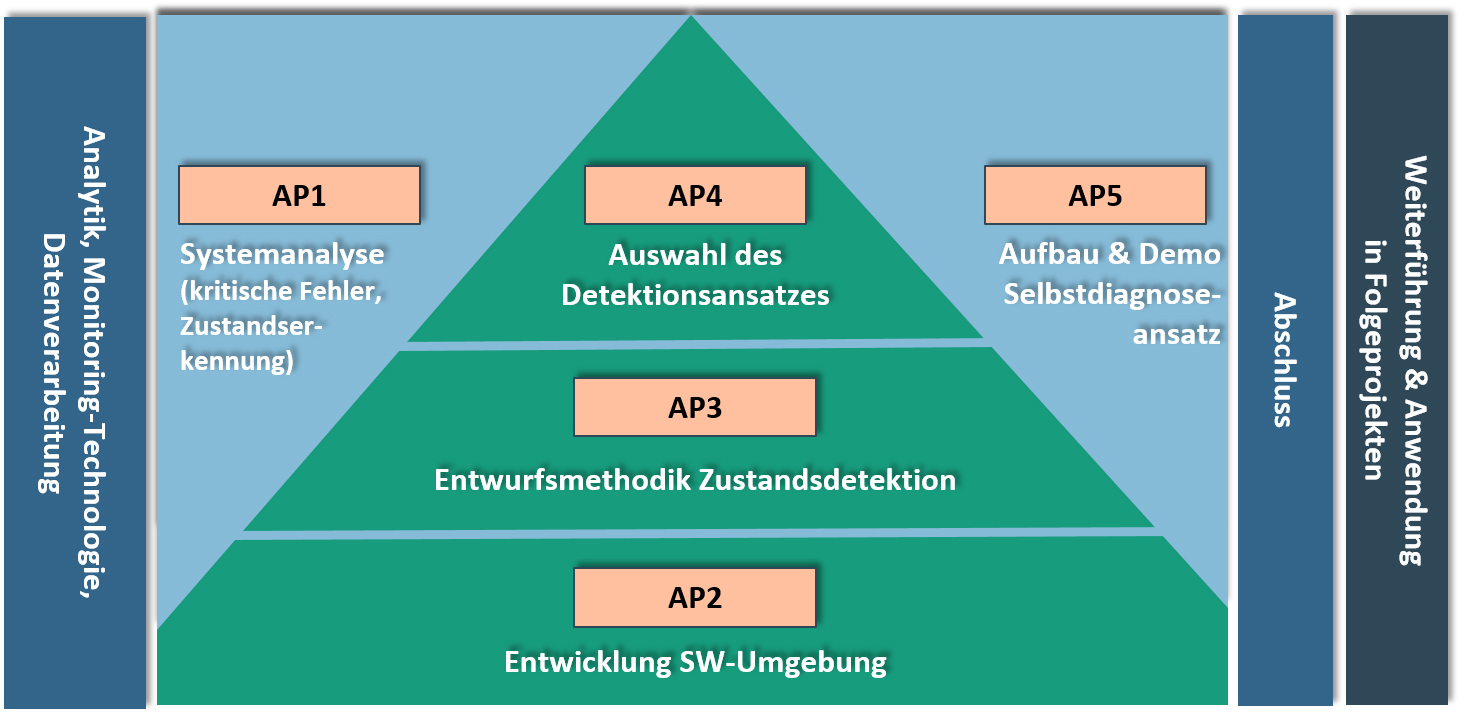

Was fehlt einem fahrerlosen Transportsystem (FTS)? Richtig: Fahrerin oder Fahrer! Und mit ihnen die menschliche Fähigkeit, auftretende Fehler am FTS zu erkennen und entsprechend zu handeln. Will man die Fähigkeiten nun durch Sensorik und automatisierte Analytik ersetzen, so entsteht ein sehr komplexes Gesamtsystem, welche durchaus unzuverlässiger sein kann als das Ausgangssystem. Dem sich daraus ergebenden Zielkonflikt zwischen Sicherheit und Verfügbarkeit nimmt sich das Projekt proSVIFT an und entwickelt und demonstriert eine Auslegungsmethodik, mit der beide Aspekte gleichzeitig betrachtet und so optimiert werden können.

Produkte optimieren

Die Optimierung und Entwicklung innovativer Produkte, die sich durch ein hohes Maß an Variabilität, Komplexität und Interaktion mit ihrer Umwelt auszeichnen, erfordert validierende Tests. Diese werden bereits ab einer frühen Phase kontinuierlich in die Systementwicklung eingebunden. Daher besteht gerade in zuverlässigkeitsorientierten Branchen ein großes Interesse an effizienten Entwicklungsprozessen, um neue Technologien in Produkte zu integrieren.

Die Digitalisierung bietet im Bereich der Prüftechnik aufgrund der besseren Vernetzung und erhöhten Verfügbarkeit von Informationen das Potenzial, Entwicklungsprozesse zukünftig agiler zu gestalten und zu verkürzen. Ein wesentliches Ziel ist es dabei, die existierende Lücke zwischen der modellbasierten, virtuellen Systementwicklung und der rein experimentellen Komponenten- und Systemprüfung zu schließen.

Flexible und realitätsnahe Validierung

Ein zentrales Element einer digitalisierten Prüfumgebung (Abb. 1) ist die Echtzeitsimulationsumgebung (1). Hier werden Simulationsmodelle unterschiedlicher Teildisziplinen, beispielsweise experimentelle Daten, Mehrkörpersimulationen, FEM-Simulationen, elektrische Schaltungssimulationen, Kennlinien und Signalflussdiagramme, flexibel mit einander verknüpft. Hierdurch können numerische Modelle mit skalierbarer Komplexität unmittelbar in die Prüfung einfließen.

Der Einsatz von programmierbaren mechanischen, leistungselektrischen und Signalschnittstellen in Verbindung mit Hardware-in-the-loop Methoden (2) ermöglicht die direkte Anbindung des Prüflings an die Echtzeitsimulationsumgebung, mit der er nicht nur Signale, sondern auch Energie und Kräfte austauschen kann. So können realistischere Randbedingungen für mechanische und leistungselektrische Systeme in der digitalisierten Prüfumgebung auf Basis zugrundeliegender numerischer Modelle berücksichtigt werden. Eine schnelle Variation von Parametern in der Prüfumgebung wird möglich. Durch die Verknüpfung virtueller und realer Komponenten in der Prüfung werden auch schwierig zu modellierende Effekte berücksichtigt und Unsicherheiten im Entwicklungsprozess reduziert.

Bei hinreichend großer Genauigkeit der zugrundeliegenden Simulationsmodelle können Abweichungen zwischen dem numerischen Modell und dem realen Prüfling erkannt werden. Die Echtzeitsimulation dieses digitalen Zwillings des Prüflings (3) erlaubt durch Abgleich mit dem Versuch das Erkennen und Lokalisieren von Schäden sowie die Ermittlung nicht messbarer Größen.

Die Anbindung der Echtzeitsimulationsumgebung an Modell- und Versuchsdatenbanken (4) und die Vernetzung mit digitalisierten Prüfumgebungen (5) ermöglicht den flexiblen Zugriff auf bereits validierte numerische Modelle. Außerdem stehen die Versuchsdaten für umfassende Analysen zur Verfügung.
