Spürbar leiser und leichter: Innovative Metamaterialtechnologie im Fahrzeug

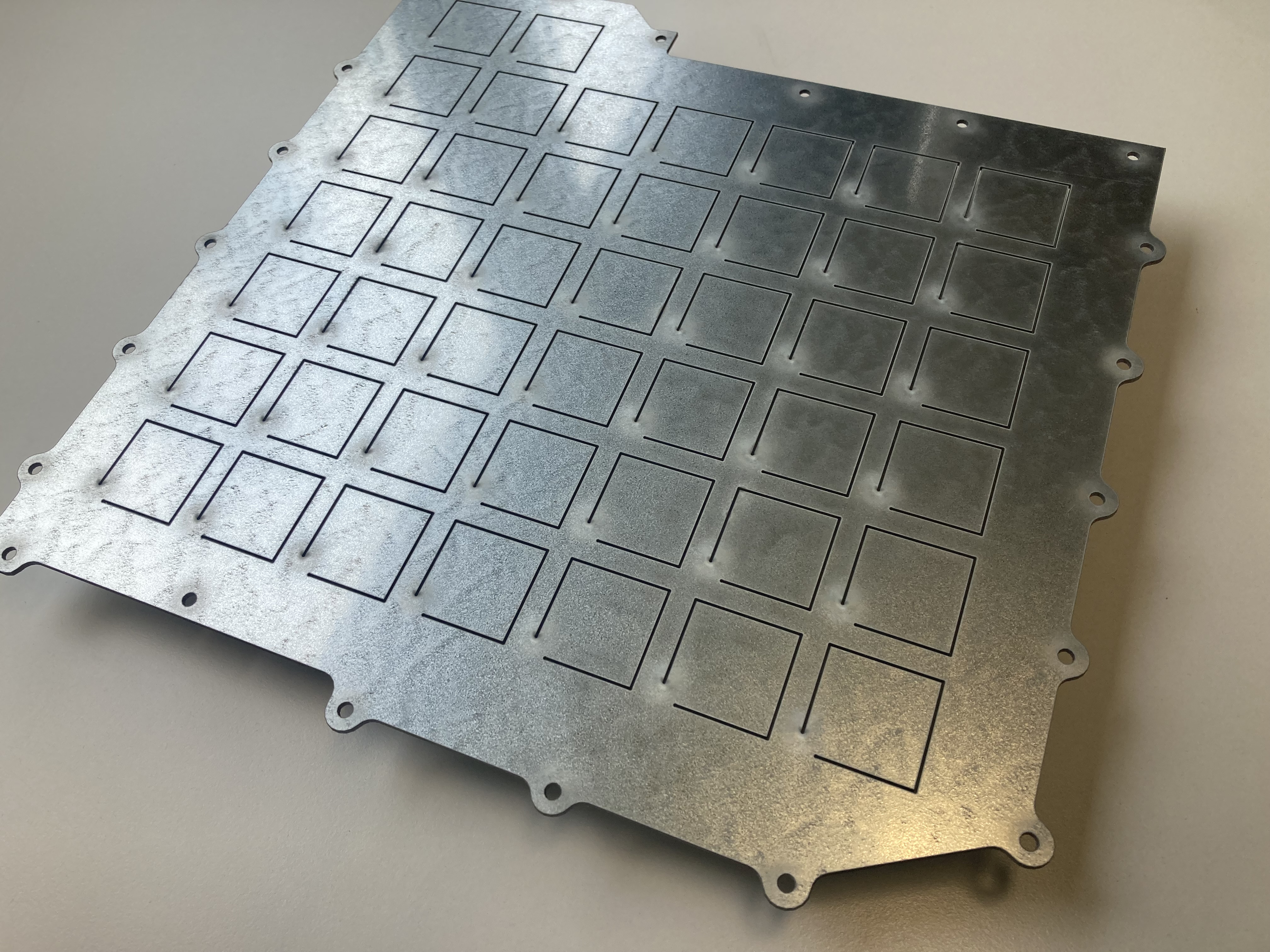

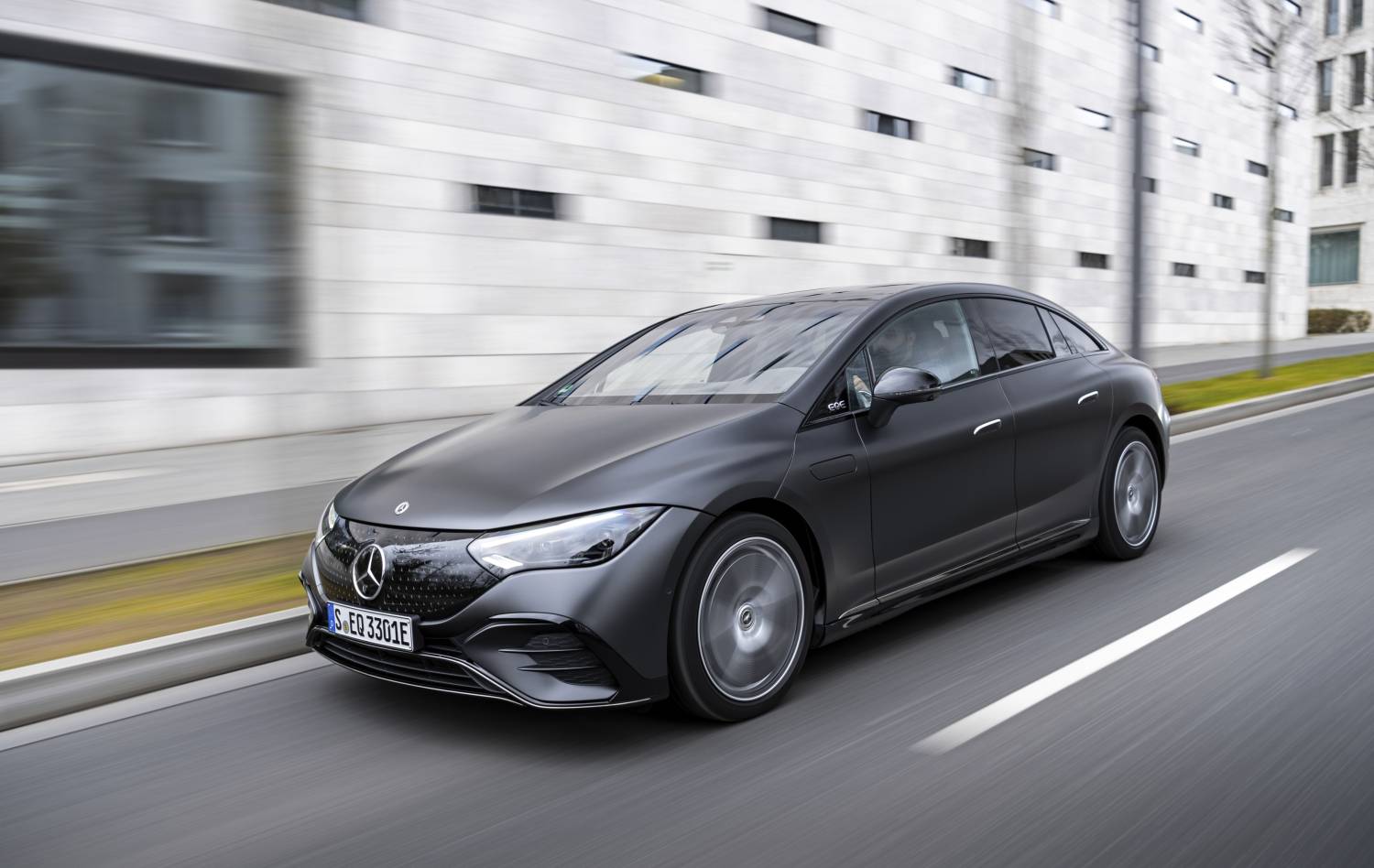

In einem Serienfahrzeug haben Forschende neuartige Strukturen eingesetzt, die zu einer spürbaren Steigerung des akustischen Verhaltens im Fahrzeuginnenraum führen. Diese vibroakustischen Metamaterialien haben damit nicht nur im Labor, sondern auch im Fahrbetrieb ihre hervorragenden Eigenschaften unter Beweis gestellt. Ein neuentwickelter Gehäusedeckel, ein Leichtbaurahmen und ein neukonstruiertes Motorlager demonstrieren die industrielle Herstellbarkeit. Die Komponenten wurden eins zu eins im Originalbauraum des Serienfahrzeugs integriert und unter realen Fahrbedingungen getestet. Auf der Teststrecke wurde die Wirkung gewichtssparender Metamaterialien mit konventionellen Versteifungen und Schwerdämmbelägen zur Schwingungsminderung verglichen.
Im Forschungsprojekt »viaMeta« kooperieren Hersteller, Zulieferer und Forschungseinrichtungen, um das Leichtbaupotenzial zukünftiger Fahrzeuge zu erschließen. Die Produktion und der Betrieb von Fahrzeugen spielen eine entscheidende Rolle bei der Bewältigung der globalen Herausforderung, den Klimawandel einzudämmen. Die strukturdynamische Optimierung von Leichtbaustrukturen stellt eine zentrale Herausforderung für das materialsparende Design dar. Konventionelle Maßnahmen zur Schwingungsminderung, wie Dämmbeläge, Entkopplungselemente oder Tilger, stehen im Widerspruch zum Ziel des Leichtbaus und können die erforderlichen Frequenzbereiche, insbesondere bei elektrischen Antriebssystemen, oft nicht ausreichend abdecken.
Vibroakustische Metamaterialien gegen den Klimawandel
Vibroakustische Metamaterialien bieten eine innovative Möglichkeit, Schwingungen in schlanken Strukturen zu kontrollieren. Durch periodisch angeordnete Resonatoren können spezielle Bauteileigenschaften erreicht werden. Innerhalb eines gezielt adressierbaren Stoppbandbereichs wird die Ausbreitung von Schwingungen im Material effektiv und breitbandig reduziert.
Im Rahmen des vom Bundesministerium für Wirtschaft und Klimaschutz geförderten Projekts »viaMeta« haben die Mercedes-Benz AG, BOGE Elastmetall GmbH, Novicos GmbH, das Institut für Kraftfahrzeuge (ika) der RWTH Aachen und das Fraunhofer LBF basierend auf Forschungsergebnissen zu den Gestaltungsprinzipien der Metamaterialien konkrete, industriell herstellbare Lösungen für Fahrzeugbauteile entwickelt. Durch neue Maßnahmen im Bereich der Triebstrangintegration wurde die Schallabstrahlung aus dem Aggregat in die Luft sowie die Übertragung von Vibrationen über die Motorlager und den Motortragrahmen in die Karosserie wirksam beeinflusst.
Ziel erreicht: Von der Grundlagenforschung zum praktischen Einsatz
Das gerade abgeschlossene Projekt »viaMeta« hat nicht nur konkrete und effektive Lösungen für seriennahe Fahrzeugbauteile geliefert, sondern auch praxistaugliche virtuelle Entwurfsmethoden für vibroakustische Metamaterialien, einschließlich KI-basierter Ansätze, erbracht sowie skalierbare industrietaugliche Herstellungsprozesse und den Nachweis der Wirksamkeit dieser Maßnahmen im Fahrzeug gezeigt. Dadurch wird die Brücke von der Grundlagenforschung zum praktischen Einsatz vibroakustischer Metamaterialien in zukünftigen Fahrzeugen geschlossen.
Die Forschungsergebnisse des Projekts werden bei der Abschlussveranstaltung am 17. April 2024 am Fraunhofer LBF in Darmstadt der interessierten Öffentlichkeit präsentiert. Im Rahmen dieser Veranstaltung besteht auch die Möglichkeit zur Diskussion mit Experten aus Industrie und Forschung.
