Vibroakustische Metamaterialien reduzieren Strukturschwingungen in Trägerraketen-Komponenten
In der Raumfahrtindustrie wird jedes Bauteil gründlich optimiert, um einen wirtschaftlich günstigen Betrieb zu gewährleisten. Zukünftige Trägerraketen-Konzepte werden noch leichter und zuverlässiger sein. Damit diese ehrgeizigen Anforderungen erreicht werden, ist die Entwicklung neuer Materialien und multifunktionaler Strukturen sowie innovativer Fertigungstechnologien unerlässlich. Im Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF wurde die Umsetzung der vibroakustischen Metamaterialien-Technologie für eine zylindrische Leichtbaustruktur aus Verbundwerkstoff untersucht. Diese stellt die Oberstufe einer konzeptionellen Ariane 6-Trägerrakete dar. Die Wissenschaftlerinnen und Wissenschaftler haben konzeptionelle und numerische Entwurfsstrategien entwickelt und experimentell validiert. Es traten Schwingungsreduktionen von bis zu 30 Dezibel (dB) im Frequenzbereich zwischen 150 Hertz (Hz) und 200 Hertz auf. Mehr dazu auf der Messe »Space Tech Expo Europe«, Bremen, 16. bis 18. November 2021, Fraunhofer-Stand N 40.
Verbundwerkstoffe (beispielsweise Kohlefaserverbundwerkstoff, kurz CFK) ermöglichen große Masseneinsparungen bei Trägerraketen und werden für die Anwendung in verschiedenen Systemen und Komponenten in Betracht gezogen. Die Europäische Weltraumorganisation (ESA) will bis 2025 eine Oberstufe komplett aus Kohlefaserverbundwerkstoff für die neue Generation der Ariane 6 entwickeln, mit dem Ziel, die Nutzlastkapazität um zwei Tonnen zu erhöhen.
Hohes Potenzial: vibroakustische Metamaterialien
Obwohl Oberstufen aus Verbundwerkstoffen im Vergleich zu metallischen Materialien ein höheres Steifigkeits-Masse-Verhältnis aufweisen, können sie bei bestimmten Frequenzen zu höheren Schwingungsamplituden führen, die insbesondere in der Startphase kritisch sind. Ein innovativer Ansatz zur Reduzierung von Schwingungen sind vibroakustische Metamaterialien. Mit Metamaterialien wird ein in der Natur nicht vorkommendes Verhalten erzeugt. Neben optischen und elektromagnetischen Metamaterialien werden spezielle Formen von Metamaterialien auch zur Lärm- und Schwingungsminderung eingesetzt. Vibroakustische Metamaterialien werden aus mehreren periodisch angeordneten Einheitszellen gebildet - dem kleinsten identischen Teil der Grundstruktur, auf dem ein Resonator (Feder-Masse System) sitzt. Die lokalen Resonatoren sind gezielt auf der Subwellenlängenskala der einfallenden Welle platziert. Sie sind auf eine Resonanzfrequenz abgestimmt, bei der eine Schwingungsreduktion erforderlich ist. Die Wechselwirkung zwischen den lokalen Resonatoren und der einfallenden Welle führt zu einem Stoppband - einem Frequenzbereich mit hoher Schwingungsreduktion.
Das Potenzial von vibroakustischen Metamaterialien wurde sowohl für die Luftfahrt als auch für die Raumfahrt erkannt, wo sie beispielsweise bei der Nutzlastumhausung eingesetzt werden. Im Forschungsprojekt »Silent Running« liegt der Fokus auf dem Design von vibroakustischen Metamaterialien, die in der Oberstufe einer konzeptionellen Ariane 6-Trägerrakete eingesetzt werden sollen. »Am Fraunhofer LBF entwickeln unsere Fachteams effiziente numerische Routinen zur Beschreibung des dynamischen Verhaltens von vibroakustischen Metamaterialien. Diese Routinen werden für das Design von branchenspezifischen Produkten eingesetzt«, erläutert Projektleiter Heiko Atzrodt, verantwortlich für die Abteilung Strukturdynamik und Schwingungstechnik im Fraunhofer LBF.
Konzeptionelle und numerische Ansätze für ein Design mit hohen Dämpfungseigenschaften
Die Forschenden haben drei Konzepte von lokalen Resonatoren numerisch betrachtet und experimentell validiert. Für eine detaillierte Untersuchung des Verhaltens von vibroakustischen Metamaterialien in einem endlichen Bauteil wurden Plattendemonstratoren aus CFK realisiert, die den Schwerpunkt dieses Forschungsprojekts bilden. Die Resonatorkonzepte wurden simuliert und ihre Wirkung numerisch bewertet. Dazu werden die Resonatoren auf der CFK-Platte angebracht, um eine Metamaterialstruktur zu erzeugen. Im ersten Schritt wird die Wellenausbreitung der unendlichen, periodischen Struktur anhand des Dispersionsverhaltens (Zusammenhang zwischen der Wellenlänge und -frequenz) einer einzelnen Einheitszelle untersucht. Damit werden Stoppbänder im Frequenzbereich ermittelt, in denen keine freie Wellenausbreitung möglich ist. Im nächsten Schritt wird eine endliche Plattenstruktur modelliert, um Stoppbänder in Frequenzgangfunktionen bei realen Randbedingungen auszuwerten. Für alle Konzepte traten Reduktionen von Schwingungsamplituden von bis zu 30 dB im Frequenzbereich zwischen 150 Hz und 200 Hz in den numerischen Simulationen auf. Durch den gezielten Einsatz geeigneter Materialien wird zusätzlich zum Stoppband ein verbessertes Schwingungsverhalten oberhalb des Stoppbandes erreicht.
Experimentelle Validierung
Das Schwingungsreduktionsverhalten von vibroakustischen Metamaterialien haben die Darmstädter Forschenden experimentell an planaren Proben untersucht. »Wir haben unser Ziel erreicht, für die drei Konfigurationen wird ein deutlich verbessertes Schwingungsverhalten nach der eingestellten Eigenfrequenz des Resonators beobachtet«, bestätigt Heiko Atzrodt den Projekterfolg.

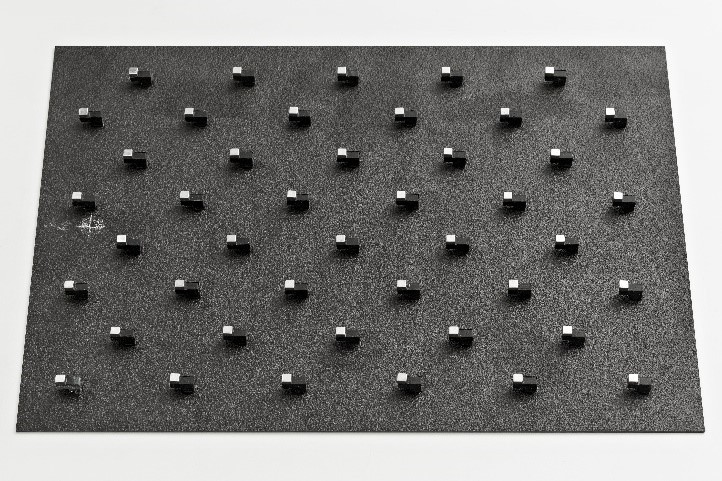

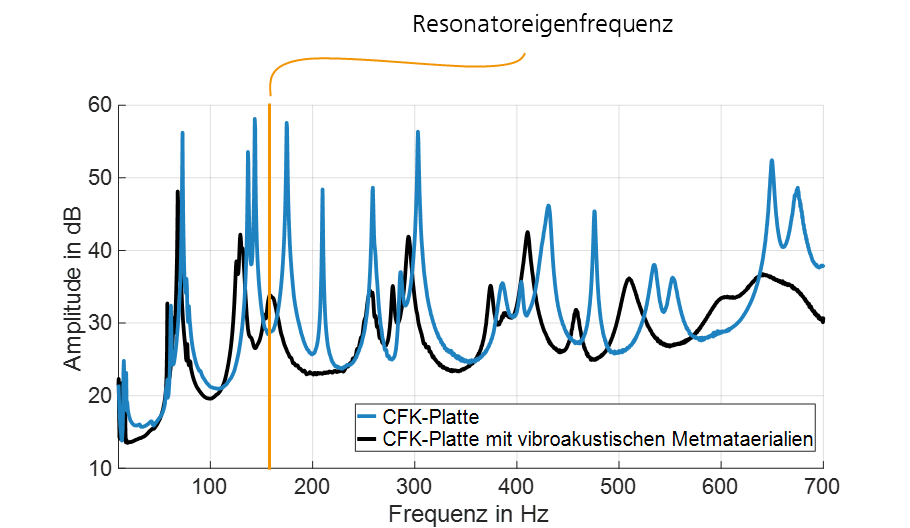

Die experimentelle Umsetzung einer CFK-Probeplatte mit der Anwendung vibroakustischer Metamaterialien-Technologie zeigt ab der Resonatoreigenfrequenz von rund 150 Hz ein deutlich verbessertes Schwingungsverhalten. Dank der Anwendung eines hochgedämpften Materials für die Resonatoren wird das Schwingungsverhalten auch nach dem Stoppbandbereich optimiert. Die Schwingungsreduktion beträgt im erwarteten Stoppbandbereich bis 25 dB und im höheren Frequenzbereich (ab circa 250 Hz) bis 15 dB.
