Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBFNeuartiger Shakeraufbau im Fraunhofer LBF mit Beschleunigungen bis 1000g
Forschende am Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF bringen Bauteile mittels Resonanzüberhöhungstests an ihre Grenzen. Mit einem neuartigen Versuchsaufbau können sie Komponenten mit sehr viel höheren Beschleunigungen harmonisch monofrequent anregen als bisher. Möglich wird das, da der Prüfaufbau in Resonanz betrieben und zuvor numerisch simuliert wird. Die Anregungsfrequenz legt das Fraunhofer-Team dabei durch gezieltes Prüfaufbaudesign in Verbindung mit dem Prüfbauteil je nach Kundenwunsch fest. So ist es möglich, mit vergleichsweise wenig Energie kleine Bauteile mit bis zu 1000g sinusförmig mit einer hohen Schwingspielzahl zu belasten. Das spart Zeit und Kosten.

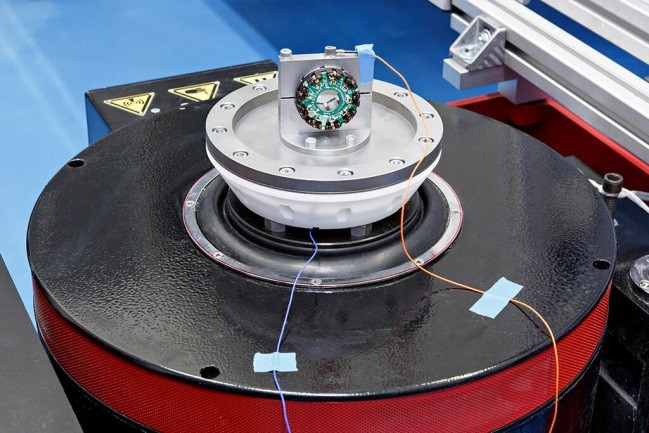

Bauteile müssen extremen Belastungen standhalten. Insbesondere bei Elektronikbauteilen, die in der Nähe von schnelldrehenden Elektromotoren verbaut sind, können hohe Beschleunigungen auftreten. Am Fraunhofer LBF können Prüflinge mittels Resonanzüberhöhungstests mit mehr als zehnmal höheren Beschleunigungen getestet werden als bei einem herkömmlichen Shakeraufbau. Möglich macht dies die breite Aufstellung des Fraunhofer LBF in den Bereichen Umweltsimulation, Betriebsfestigkeit, numerische Simulation und individueller komplexer Bauteilfertigung. In ihrer Testanordnung erweitern die Wissenschaftlerinnen und Wissenschaftler am Darmstädter Institut einen Shaker durch einen Resonanzaufbau, was es ermöglicht, die Anlage und den Prüfling bei einer gewünschten Frequenz in Resonanz zu betreiben. Außerdem werden die auf den Prüfapparat wirkenden Kräfte durch Leichtbau der bewegten Massen niedrig gehalten. So erreichen die Forschenden mit vergleichsweise wenig Aufwand Beschleunigungen von bis zu 1000g bei einer harmonischen Anregung.
Exakte Auslegung durch numerische Simulation

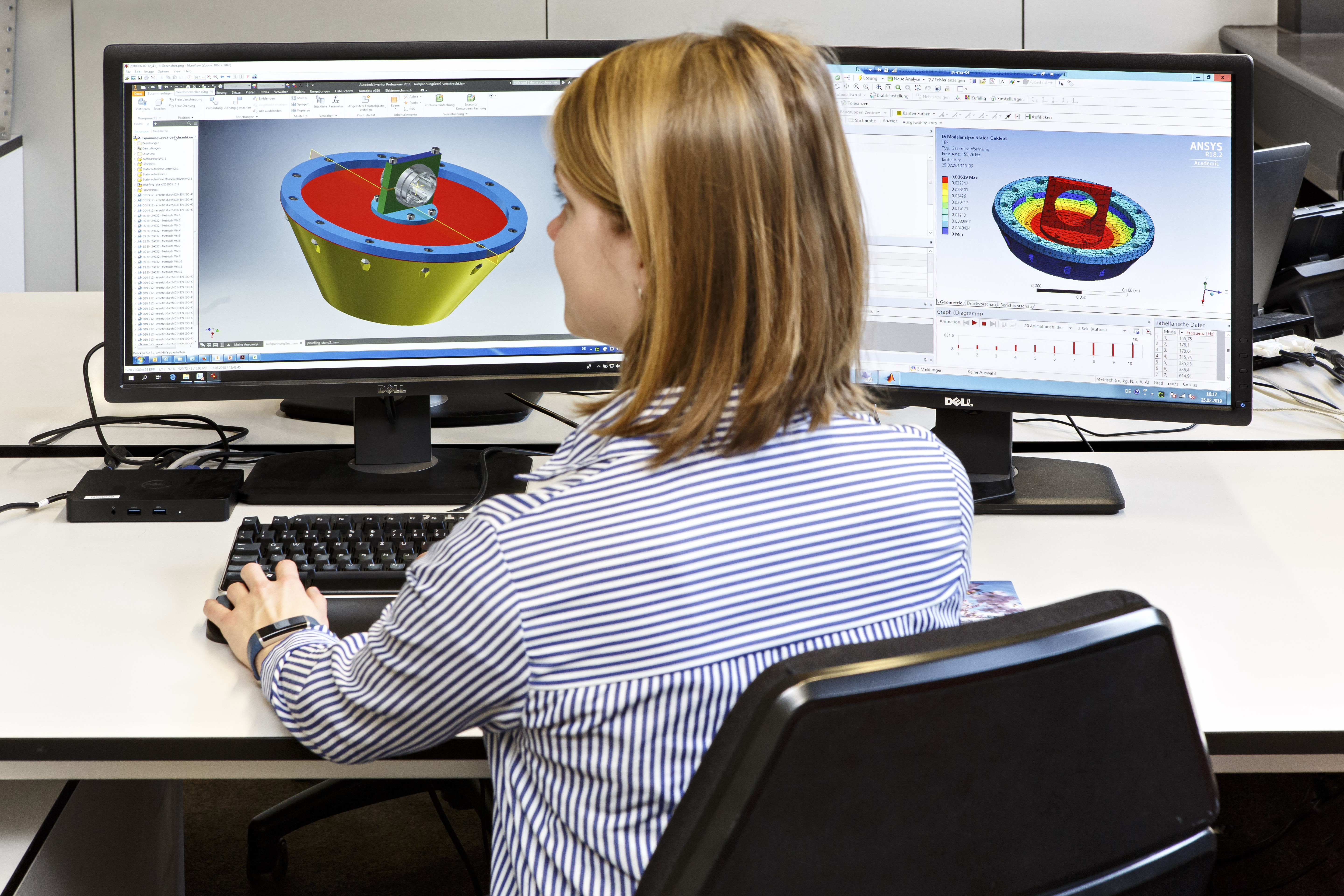

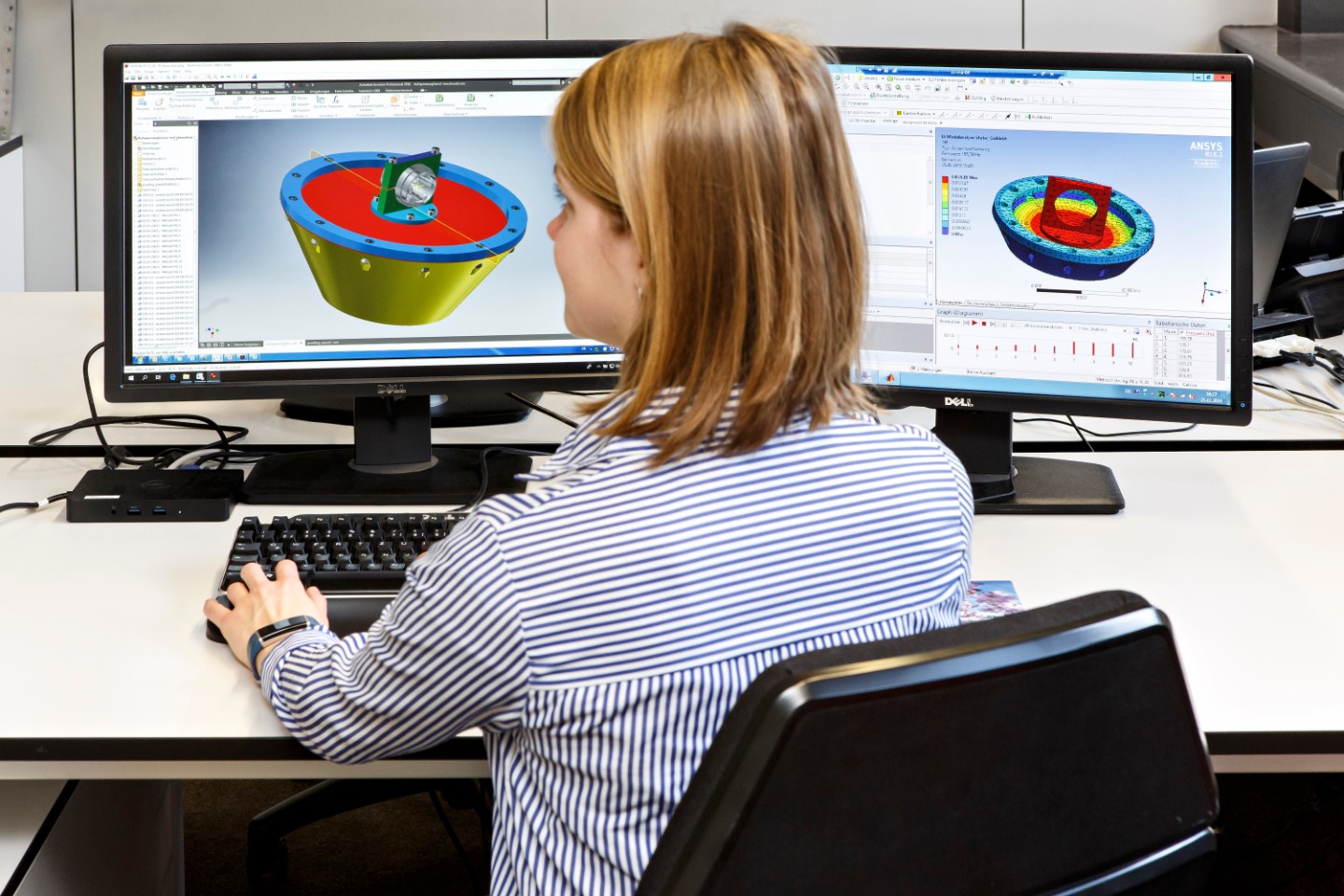

Zur optimalen Auslegung des Gesamtaufbaus führt das LBF-Team vorab eine numerische Simulation durch. So können verschiedene Parameter des Aufbaus genau abgeschätzt werden, die für die Resonanzfrequenz entscheidend sind. Das Besondere daran betont Thomas Pfeiffer, der den Testaufbau am Fraunhofer LBF betreut: »Wir können hier als Anbieter von Umweltsimulationen in der Abteilung auf eine Gruppe zurückgreifen, die sich mit numerischen Analysen beschäftigt. Je nach Bedarf können wir das numerische Modell zusätzlich mithilfe des individuellen Aufbaus experimentell validieren.« Durch die Simulation lässt sich dann vorab die Belastung der einzelnen Prüfaufbaukomponenten abschätzen. So wird sichergestellt, dass sich die gewünschte Prüfdauer erreichen lässt. In einem Validierungsexperiment können die Forschenden die Simulation weiter verbessern und die maximal mögliche Überhöhung der Beschleunigung gegenüber der maximalen Beschleunigung des Shakers abschätzen.
Anregung in Resonanz
Die langjährige Erfahrung im Bereich dynamischer Lastaufprägung ermöglicht es dem Fraunhofer LBF, bewegte Teile präzise und bedarfsgerecht für die jeweiligen Belastungen auszulegen. Mithilfe der eigenen Lasersinteranlage kann das Institut komplexe Teile des Resonanzaufbaus als monolithischen Block konstruieren. Das spart Gewicht und reduziert somit die Belastung des Shakers. Ebenso erhöht sich die Belastbarkeit des Prüfaufbaus in Resonanz. »Für die harmonische Anregung des Prüflings können wir je nach Kundenwunsch eine feste Frequenz bei geforderter Beschleunigung einhalten oder eine maximale Beschleunigungsamplitude mit Frequenznachführung in vorgegebenen Grenzen aufprägen«, erklärt Pfeiffer.
Prüfaufbau in Leichtbauweise
Je nach Anwendung und Einsatz des zu prüfenden Bauteils kann eine auf bis zu ein Hertz genaue Anregung über eine hohe Schwingspielzahl erforderlich sein. Durch numerische Vorauslegung, Leichtbauweise und Resonanzaufbau können diese Voraussetzungen am Prüfstand umgesetzt werden. Dabei wird die Beschleunigungsamplitude nach Vorgabe auf das Testobjekt geregelt. Es besteht ebenfalls die Möglichkeit, bei geringfügig variabler Frequenz, eine maximale Beschleunigung in Resonanz anzuregen, indem die Frequenz nachgeführt wird. Der Fokus des Tests liegt hierbei auf der hohen Beschleunigungsamplitude, mit welcher das Bauteil belastet werden soll. In der Praxis erprobt hat die neuen Testmöglichkeiten bereits die Firma C. & E. Fein GmbH. „Durch das Zusammenspiel verschiedener Fachdisziplinen am Fraunhofer LBF ist es möglich, Testspezifikationen nach unseren Wünschen zu gestalten, vorhandene Prüfmaschinen auszureizen und außerhalb von Normspezifikationen zu testen. Durch die enge lösungsorientierte Zusammenarbeit können Zielsetzungen situativ angepasst und umgesetzt werden“, sagt Dr. Mark Heilig, zuständig für Technische Analyse/Systems analysis bei der C.& E. Fein GmbH.
